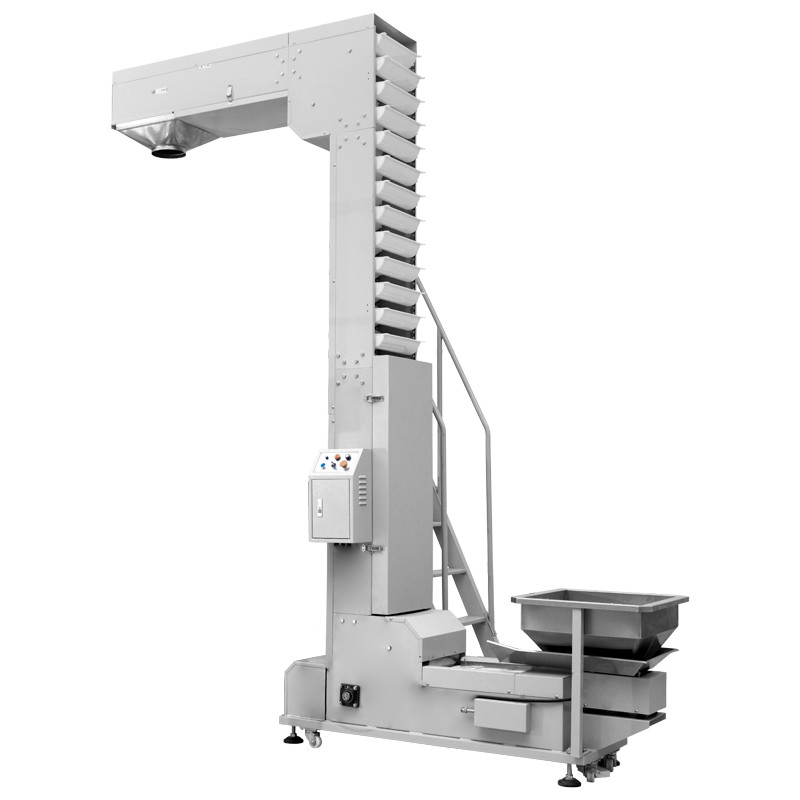

Elevador de balde de tipo Z

Descrição do produto

O elevador em forma de Z é um equipamento de transporte contínuo com um layout em forma de Z de três seções.Conclusão da operação do ciclo de "alimentação horizontal no fundo - elevação vertical - descarga horizontal no topo" numa caixa fechadaPossui um pequeno espaço de piso, alta eficiência, carregamento e descarregamento em vários pontos e um forte desempenho de vedação.É amplamente aplicável à elevação e transferência automática de materiais granulares e em pó em indústrias como grãos, engenharia química e materiais de construção.

Princípio de funcionamento

1- Sistema de tração e propulsão
- Fonte de energia: o motor conduz o eixo principal através do redutor, que, por sua vez, impulsiona o componente de tracção (cadeia ou correia) a girar em um ciclo, fornecendo energia para todo o processo de transporte.
- Componente de tracção: a superfície da cadeia/cintura fixa a tolva, formando uma via de transporte de circuito fechado, juntamente com o movimento circular do componente de tracção.

2- Recolha de material e transporte horizontal (fase inferior)
- Conceção da porta de alimentação: a secção horizontal na parte inferior do equipamento está equipada com uma porta de alimentação.Materiais (granulares/em pó) que entram no invólucro através de alimentação manual ou equipamento frontal (como um transportador de correia).
- Selecção da palha: quando a palha chega ao fundo, insere-se na pilha de material, dependendo da inércia do movimento e do ângulo de inclinação da palha,completa o carregamento de materiaisEm seguida, entra na secção de transporte horizontal com o componente de tração e move-se horizontalmente ao longo da primeira secção do caminho em forma de Z.

3- Estágio de elevação vertical
- Direcção e elevação: no extremo da secção horizontal, o volante/espeto guia e o componente de tracção impulsiona a coluna para se mover verticalmente para cima.O material dentro do toldo permanece estável sob a ação da gravidade e força centrífuga, impedindo-o de deslizar.
- Coordenação da potência: durante o processo de elevação vertical, o motor supera a gravidade do material para fazer o trabalho,e a tolha sobe uniformemente ao longo da parede interna da caixa fechada até à altura designada.

4. Descarga horizontal superior (estágio final)
- Viração e descarga: a parte superior da secção vertical é virada para circular horizontalmente na segunda secção através do mecanismo de rotação.O material é descarregado do portão de descarga devido à inércia e ao ângulo de inclinação da bóia e cai no equipamento traseiro (como caixas de armazenamento), transportadores).
- Regresso cíclico: após o descarregamento, a tolva vazia continua a regressar ao fundo juntamente com o componente de tracção, completando a operação cíclica de "recolha - elevação - descarregamento".

Resumo dos princípios fundamentais
O elevador do tipo Z integra o transporte horizontal e a elevação vertical de materiais num processo automatizado contínuo através de "arranjo espacial do tipo Z + acionamento de circulação dos componentes de tração".A chave reside no movimento sincrono da tolva e do componente de tração, a orientação do caminho do mecanismo de rotação e a restrição da carcaça fechada na trajetória de movimento do material, alcançando assim um transporte de compostos eficiente e com baixas perdas.

Características do produto

1.Compacto e de poupança de espaço: o traçado em forma de Z reduz o espaço do piso em 30% a 50%, tornando-o adequado para cenários estreitos.
2- Alta eficiência e transporte em larga escala: Capacidade de transporte: 5 a 200 toneladas por hora, suportando o transporte contínuo de materiais granulares e em pó.
3. Carregamento e descarregamento em vários pontos: podem ser configuradas várias entradas e saídas para atender aos requisitos flexíveis do processo, como "entrada única, saída múltipla".
4. Fechado e anti-poluição: O invólucro é concebido com uma estrutura selada, evitando efetivamente o derramamento de poeira e a contaminação do material.
5Protecção de materiais de baixo danos: a selecção de tolvas é adequada para diferentes materiais e a taxa de danos ao transporte é baixa.
6Economia de energia e baixo ruído: o consumo de energia é 15% a 25% inferior ao dos equipamentos tradicionais e o ruído é ≤ 85 dB.
7. Baixo custo de manutenção: o projeto da estrutura desmontável torna a manutenção diária conveniente e econômico.
8Aplicação em vários cenários: abrangendo indústrias como a de cereais e a de engenharia química, suporta condições de trabalho especiais para resistência à corrosão e à explosão.



Detalhes do produto

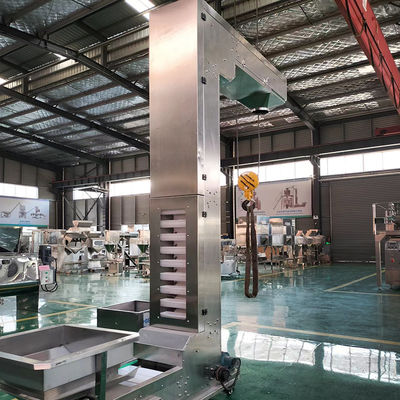

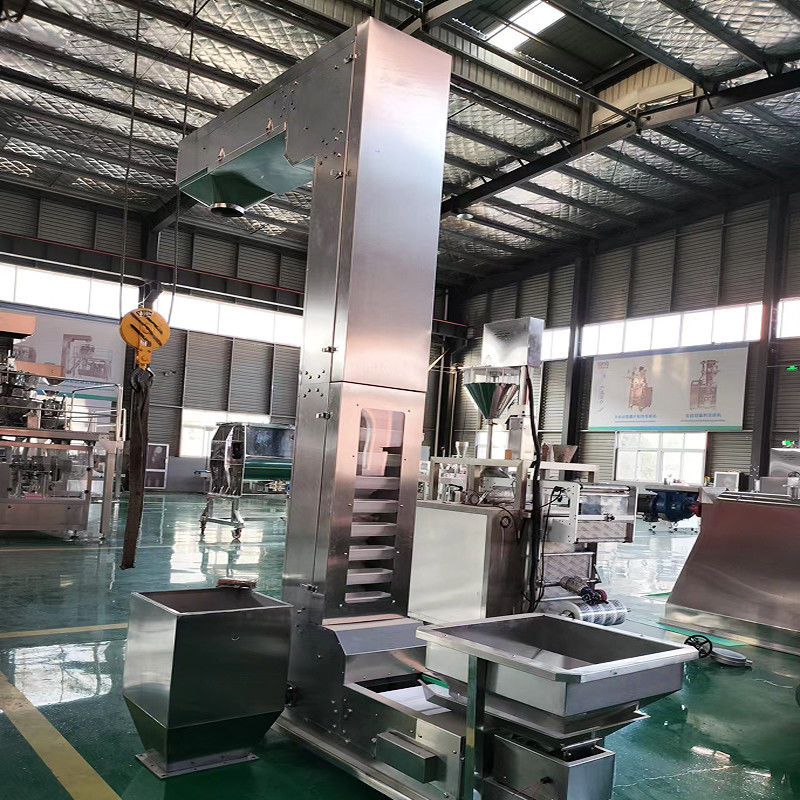

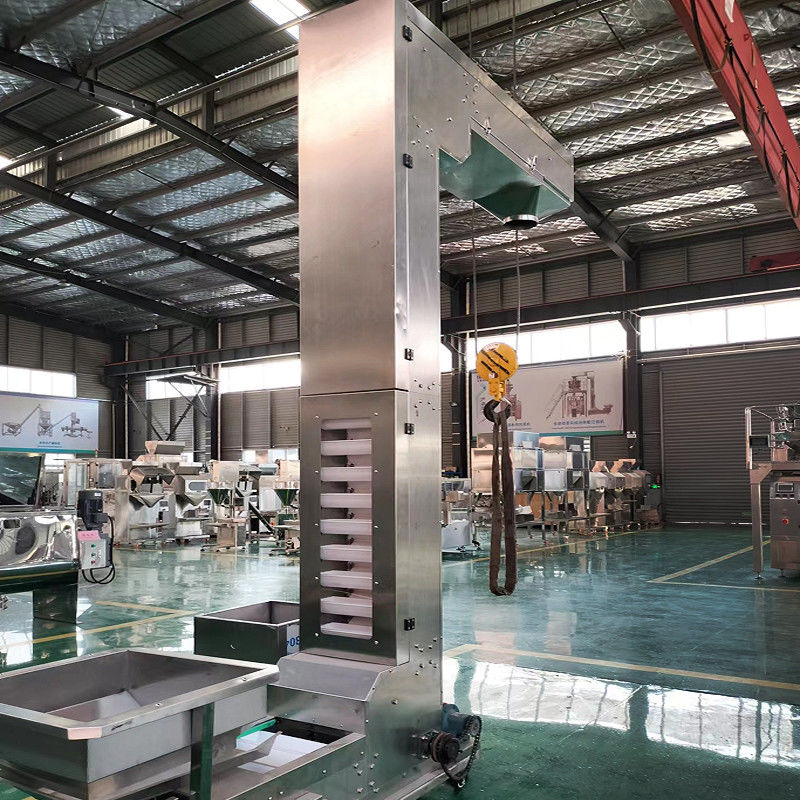

Exibição do produto
