O ecrã de vibração linear de várias camadas não só pode filtrar múltiplas camadas de
A selecção dos materiais pode ser feita de acordo com as seguintes características:
O aço carbono é geralmente utilizado para a fabricação de aço inoxidável.
Aplicáveis a materiais que não contenham ácidos ou álcalis, tais como materiais industriais gerais
Os requisitos de rastreio são relativamente baratos e são uma solução económica e prática.
Por outro lado, o aço inoxidável é adequado para aplicações que exigem
Resistência à corrosão, tais como as indústrias alimentar, química,
ambientes com altas temperaturas e humidade.

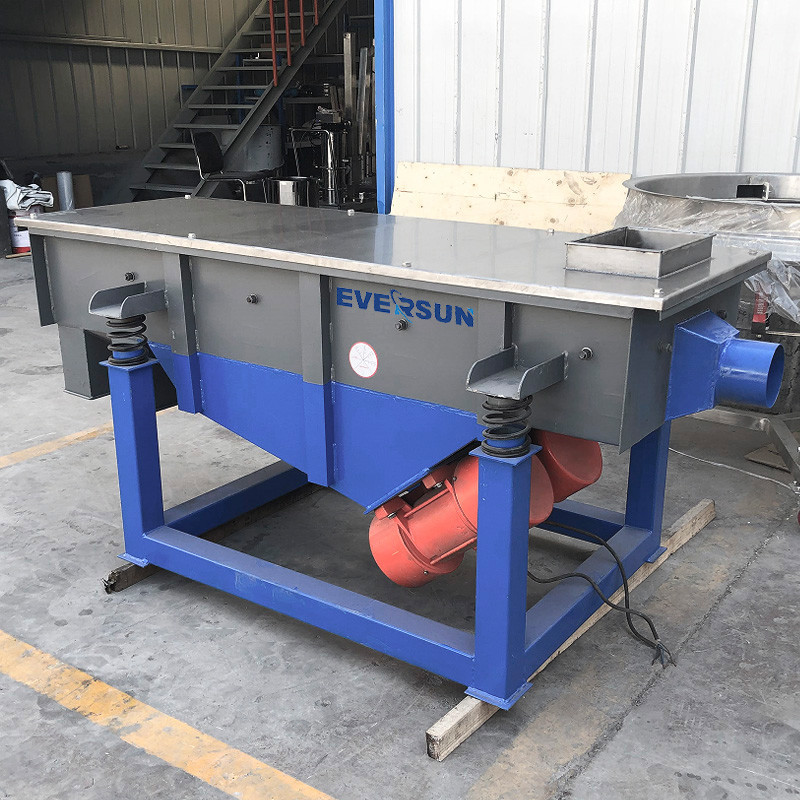

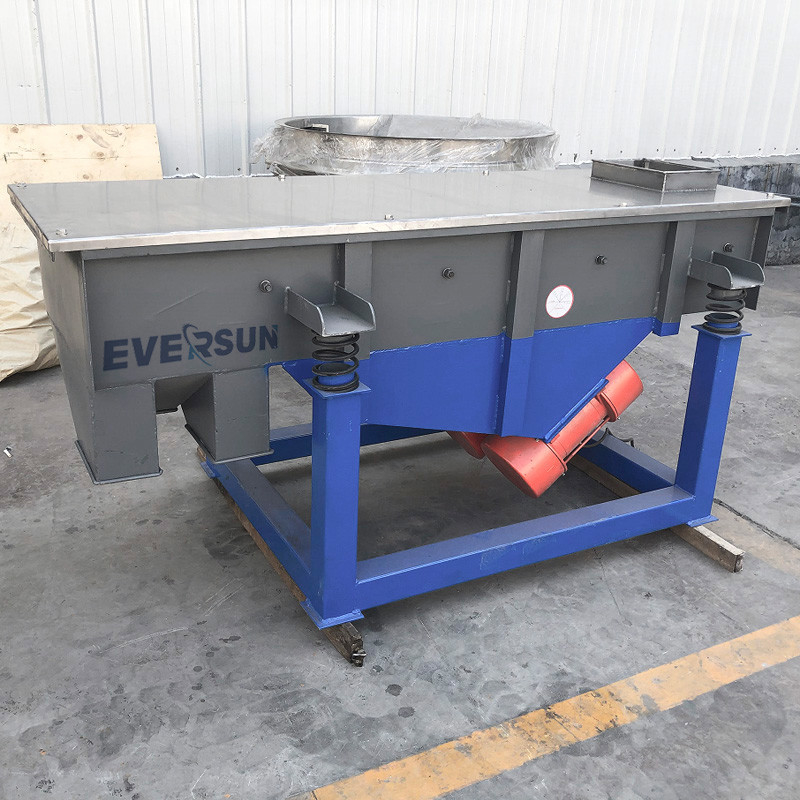

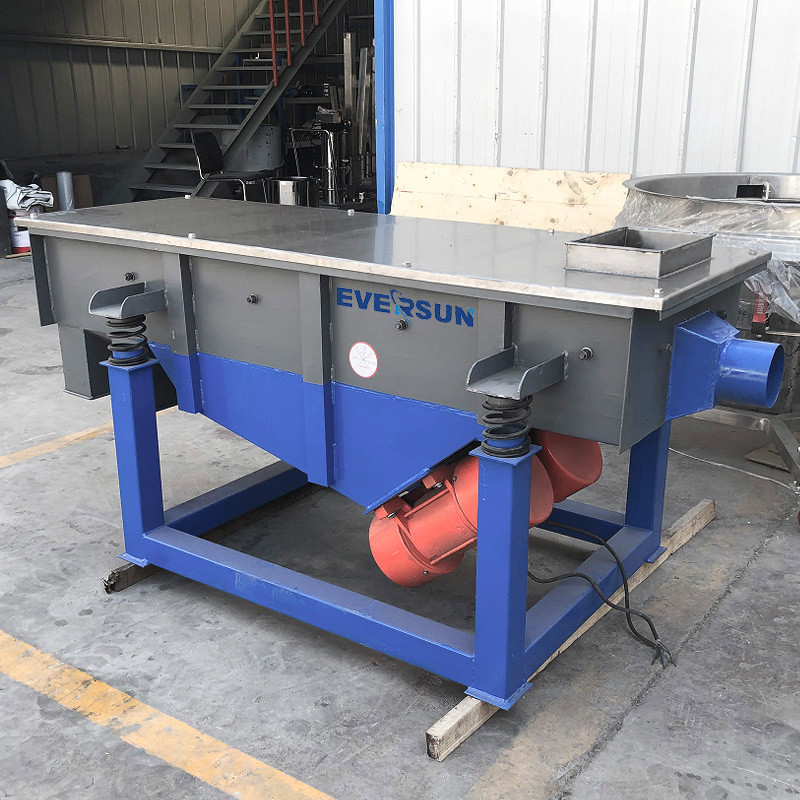

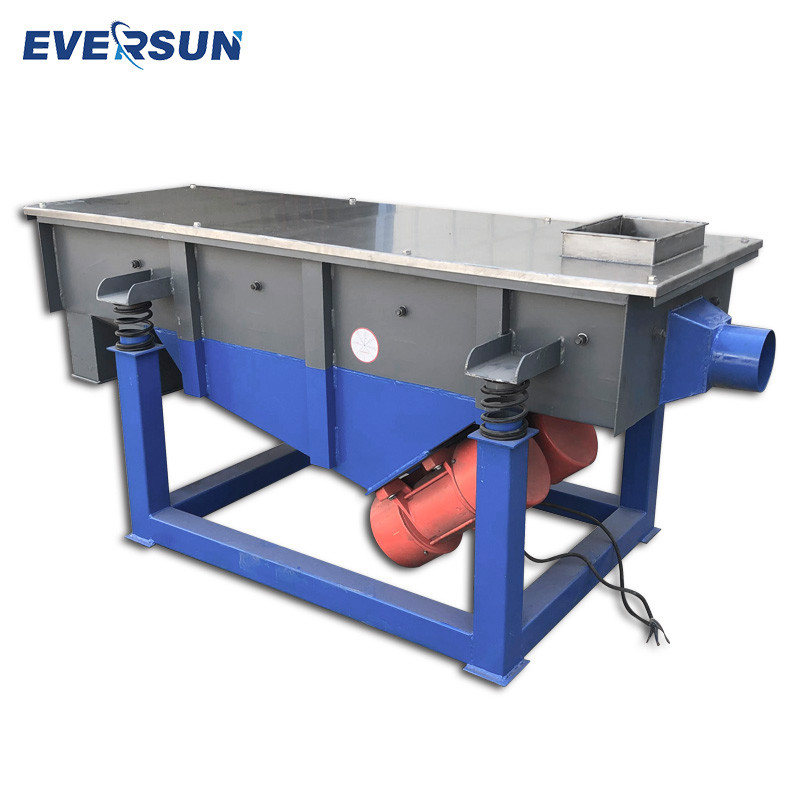

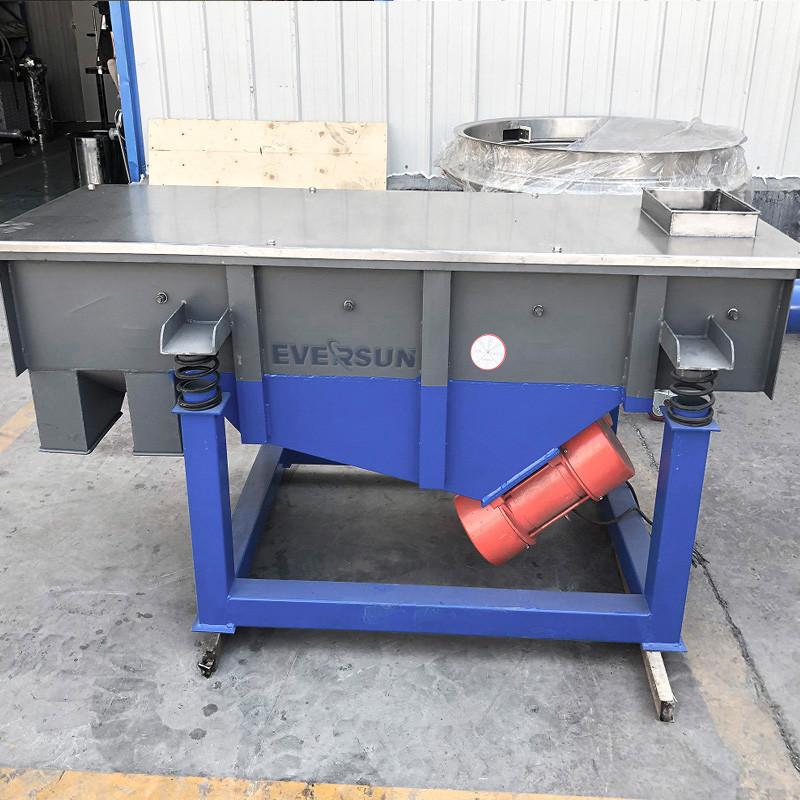

É constituído principalmente por uma caixa de ecrã, quadro de ecrã, malha de ecrã, motor vibratório,
Base do motor, mola de isolamento de vibração e estrutura.
1Caixa de ecrã: fabricada por soldadura de chapas de aço de várias espessuras, tem certas características, como:
Força e rigidez, e é a parte principal da máquina.
2- Estrutura do ecrã: fabricado em madeira de pinho ou madeira com deformação mínima, é principalmente
Usado para manter a malha da tela plana para obter uma visualização normal.
3. Ecrã de malha: Disponível em vários tipos, tais como aço de baixo carbono, latão, bronze,
e fio de aço inoxidável.
4. Motor vibratório: (Para instruções de manutenção de utilização, consulte o motor vibratório
Manual do motor).
5. Base do motor: Instala o motor vibratório.
durante os três primeiros dias de utilização para as novas máquinas de rastreamento,
evitar o afrouxamento que possa causar acidentes.
6- Primavera isoladora de vibrações: impede a transmissão para o solo, enquanto
Para a instalação, a mola deve estar
Perpendicular ao chão.
7Suporte: composto por quatro pilares e dois aços de canal, suporta a caixa de tela.
Quando instalados, os pilares devem ser perpendiculares ao solo e os aços debaixo do
dois pilares devem ser paralelos um ao outro.
A tela de vibração linear é accionada por dois motores.
Sincronicamente e em direcções opostas, as forças excitatórias geraram
blocos excêntricos que se anulam na direção paralela aos eixos do motor,
e são sobrepostos em uma força resultante na direção perpendicular ao
Portanto, a trajetória de movimento da tela é uma linha reta.
Os dois motores estão inclinados em relação à superfície do ecrã.
força excitatória e o peso do material, o material é jogado no
a superfície do ecrã e se move para a frente de uma forma de salto, atingindo assim o propósito de
O processo de selecção e classificação do material pode ser utilizado em linhas de produção para
A utilização de sistemas de gestão de custos é muito simples, com baixo consumo de energia, elevada eficiência,
estrutura, manutenção, estrutura totalmente fechada e sem dispersão de poeira.
1. Alta precisão de triagem: O ecrã de vibração linear pode efetivamente
classificar materiais, com uma malhagem máxima de 40 e capazes de separar
materiais em 7 diferentes tamanhos de partículas.
2Grande capacidade de processamento: devido à sua trajetória de movimento única e vibração elevada
A tela linear pode processar uma grande quantidade de material dentro de uma unidade de tempo.
3. estrutura simples: O projeto da tela de vibração linear é simples, tornando-a fácil
manutenção e reparação.
4- Baixo consumo de energia: em comparação com outros tipos de telas vibratórias, o
O ecrã vibratório tem um menor consumo de energia e custos operacionais mais baixos.
5 Baixo ruído: o ecrã de vibração linear produz menos ruído durante o funcionamento, o que
contribui para melhorar o ambiente de trabalho.
6Estrutura totalmente fechada: a tela de vibração linear adota uma estrutura totalmente fechada,
evitar a fuga de poeira e satisfazer os requisitos de protecção do ambiente.
7. Forte aplicabilidade: O ecrã de vibração linear é adequado para várias indústrias como
Mineração, carvão, fundição, materiais de construção, materiais refratários, indústria leve e química
Pode filtrar e classificar em pó e granulado.
8- Operação automatizada: a tela de vibração linear pode ser utilizada em linhas de produção para
Realizar uma operação automatizada, melhorando a eficiência da produção.
| Modelo |
Capa |
Revisão
Área(mm) |
Tamanho das malhas(mm) |
Partículas
Tamanho(mm) |
Capacidade(t/h) |
Potência
(kw) |
Amplitude dupla ((mm) |
| DZSF-612 |
1 a 5 |
600*1200 |
0.02-20 |
≤ 20 |
≤ 3 |
0.37×2 |
6 a 10 |
| DZSF-520 |
1 a 5 |
500*2000 |
0.02-20 |
≤ 20 |
≤ 5 |
0.37×2 |
6 a 10 |
| DZSF-525 |
1 a 5 |
500*2500 |
0.02-20 |
≤ 20 |
≤ 8 |
0.37×2 |
6 a 10 |
| DZSF-1020 |
1 a 5 |
1000*2000 |
0.02-20 |
≤ 20 |
≤ 12 |
0.75×2 |
6 a 10 |
| DZSF-1025 |
1 a 5 |
1000*2500 |
0.02-20 |
≤ 20 |
≤ 16 |
0.75×2 |
6 a 10 |
| DZSF-1030 |
1 a 5 |
1000*3000 |
0.02-20 |
≤ 20 |
≤ 20 |
1.1 × 2 |
6 a 10 |
| DZSF-1224 |
1 a 5 |
1200*2400 |
0.02-20 |
≤ 20 |
≤ 23 |
1.5×2 |
6 a 10 |
| DZSF-1525 |
1 a 5 |
1500*2500 |
0.02-20 |
≤ 20 |
≤ 28 |
1.5×2 |
6 a 10 |
| DZSF-1530 |
1 a 5 |
1500*3000 |
0.02-20 |
≤ 20 |
≤ 32 |
2.2×2 |
6 a 10 |
Estamos especializados na produção de equipamentos de triagem e transporte há 13 anos.
E nós fizemos a combinação e OEM para muitos grandes
Incluindo o maior fabricante de telas vibratórias do mundo, Sweco, EUA, temos OEM
E os nossos produtos são frequentemente exportados para a Austrália, Tailândia, Indonésia, Nova Zelândia,
Nova Zelândia e outros países.
Damos as boas vindas aos clientes ou revendedores para visitar a nossa fábrica e vamos organizar tudo para você. Nosso
Endereço da fábrica: oeste do escritório industrial e comercial da cidade de Da Zhaoying, cidade de Xinxiang,
Província de Henan.
